برش لیزری
برش لیزری، لیزر فایبر

دستگاه برش لیزری | لیزر فایبر


خلاصه

جدول مشخصات

وضعیت دستگاه: فعال و آماده خدمت
مارکینگ جهت حکاکی روی تمامی فلزات (به جز مس) و ۷۰% غیر فلزات به جز مواد شفاف و نیمه شفاف
توانایی ایجاد لایه بندی در حکاکی
توانایی ایجاد طرح‌ها و برش بر روی  لایه‌های نازک و نمونه‌های لایه نشانی شده
استفاده از نرم‌افزار EZCAD و امکان کنترل توان لیزر، تعداد دفعات انجام
شماره عنوان مشخصات
1 سیستم حرکت مکانیکی گالوو اسکنر(برندGALVOTECH تحت لیسانس CTI آمریکا)
2 نوع موتور میکرو سروو موتور
3 حداکثر سرعت مارکینگ 7000mm/s
4 توان لیزر (30W-50W (-+0.5%
5 طول موج نشانگر 635 نانومتر
6 فرمت فایل ورودی dxf,ai,plt,jpg,bmp
7 منبع تولید لیزر Raycus , IPG
8 دقت لیزر 0.25 میلیمتر

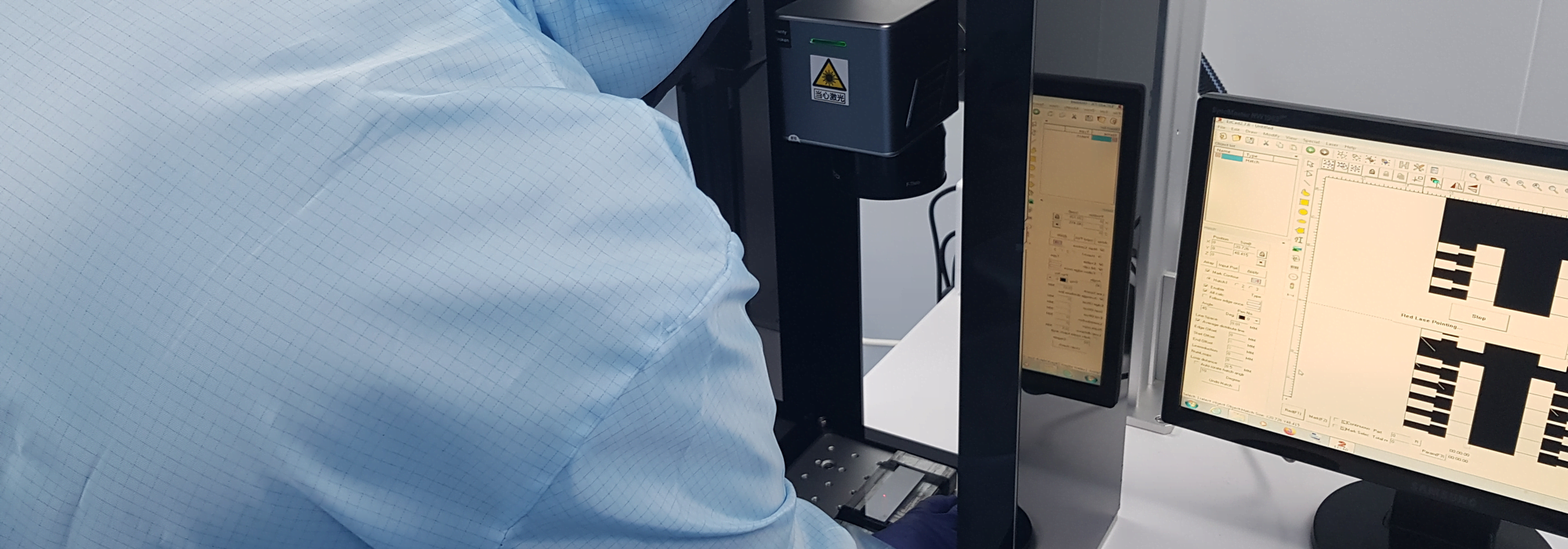

در مجموعه اتاق تمیز ساخت قطعات میکرو و نانومتری به منظور ایجاد طرح‌های مختلف بر روی نمونه‌های لایه نشانی شده و لایه نازک یک دستگاه برش لیزری لیزر فایبر به منظور حکاکی و اسکرایبینگ قرار گرفته است که دارای توان 50 وات و سیستم شلیک لیزر با طول موج 1064 نانومتر می‌باشد.

نمونه طرح ایجاد شده بر روی کروم 300 نانومتری:
Responsive Image
نمونه ایجاد خط برش بر روی ویفر سیلیکونی:
Responsive Image
